济南第一中学项目建设

发布日期 : 2020-05-19浏览次数 : 2510 次

一、项目概述

1.1项目简介

山东省济南第一中学创建于1903,有着醇厚的文化氛围和悠远的育人传统。是山东省首批重点中学、首批省级规范化学校、首批全国现代教育技术实验学校、山东省电化教育示范学校、山东省艺术教育示范学校、山东省教书育人先进单位、山东省精神文明先进单位、全国体育工作先进单位。

百年大计、教育为本,中小学生的成长和教育问题,是目前政府、学校家长以及全社会广泛关注的问题。济南一中贯彻落实党的十九大精神和全国教育大会精神,为实现2035年教育现代化目标夯实基础,建立有效的校园办公信息系统、安全防范系统。


1.2项目需求

◆教学楼与综合楼万兆接入,确保网络带宽充裕,高速稳定

◆学校无线网络改造,尤其是教学区,应满足学生电子书包联网需求

◆教学区无线网络分为两个SSID,一个供内网教学设备使用,不连接互联网,一个做普通上网需求,便于教师移动办公;

◆收银门禁系统可与校园网互通,通过学校综合系统统一管理

◆计算机网络与监控网络安全隔离,又希望能集中进行管理,便于运维。


二、解决方案

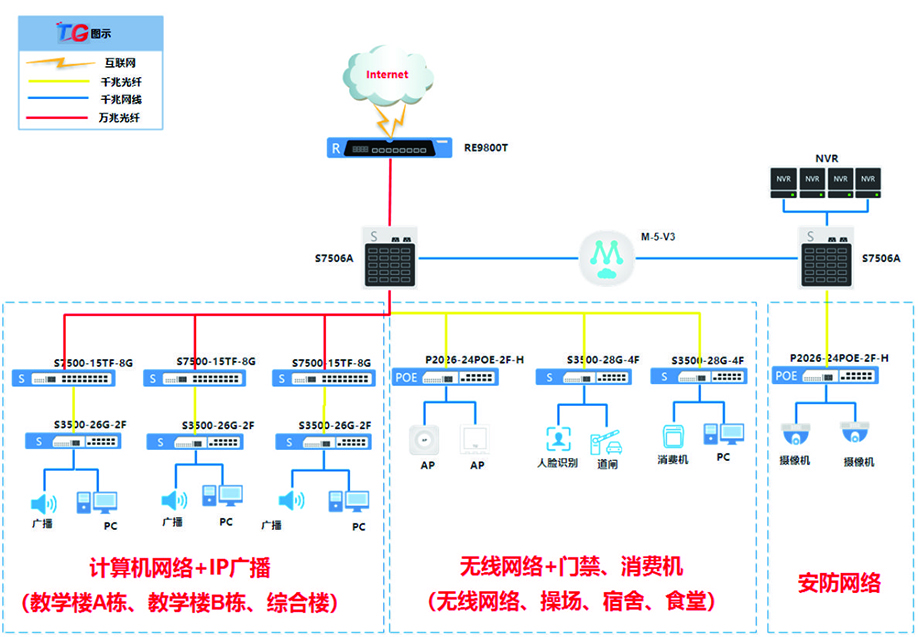

2.1网络架构


2.2设计说明

◆整体网络采用核心层+汇聚+接入三级组网方式,网络简洁直观,方便维护与后期的扩展。

◆计算机网络核心采用大容量万兆骨干框式S7506A作为校园网,门禁、收银网络,无线网络网关,实现各个业务系统之间的资源共享和互相访问。汇聚交换机万兆上联核心交换机,确保链路带宽充裕。下联业务交换杋均采用光纤直连,安全稳定。监控网络也采用该型号设备作为视频监控网络核心,性能强大,扩展性强。

◆万兆上网行为管理路由器RE9800T采用全新的智能流控,可优先保障学校重要业务,并具备第二代上网行为管理功能,能有效的帮助学校对上网情况进行管控。

◆采用全息AI弱电网络综合平台(M-5-V3)同时管理计算机网络和监控网络,节省了投资成本,又能进行统一管理。且该管理设备可加入云端,对网络设备进行远程管理与运维。


三、方案特色

3.1综合管理

全息AI弱电网络综合平台M-5-V3,集网管平台、AC控制器、无线审计、认证服务器于一体,实现计算机网、安防网等多网多业务系统组网的综合运维管理。通过 ONVIFTelnetSNMPICMPNBNSMDNSAPI等多种方式对在网的所有网络设备:交换机、路由器、无线AP;终端设备:安防终端、各种智能化IP终端、办公网电脑、打印机等设备实现超融合管理。既解决了弱电系统整体运维的痛点需求,又节省了硬件成本。

M-5-V3自带网闸功能,在保障计算机网络和安防网络两套网络安全隔离的前提下,平台分网而治,在资产管理中按物理网络分网统计,在拓扑图中呈现多张物理网络拓扑,实现不同物理网的统一管理。


3.2可视管理

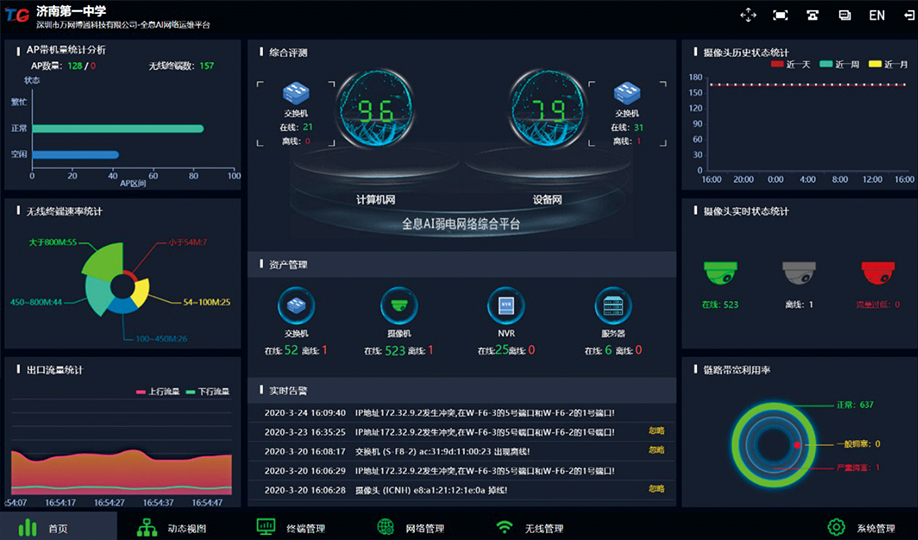

全局资产可视化管理:平台智能识别出所有在网的网络设备及终端设备,并将所有识别出来的设备在首页进行分类统计(包括在线、离线数量),以图标的方式直观的呈现,实现对全网资产的可视化管理。

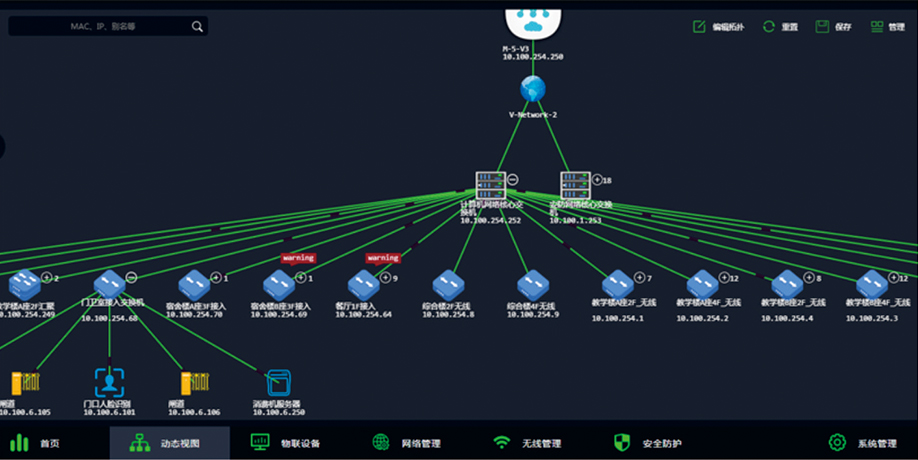

网络拓扑可视化管理:平台将识别出来的所有前后端设备及网络设备,自动绘制生成全局动态网络拓扑,将网络的组网架构、设备连接关系、AP或终端接入的位置及状态、链路的上下行流量等信息清晰的呈现在拓扑图上,实现对全网设备组网可视化管理。

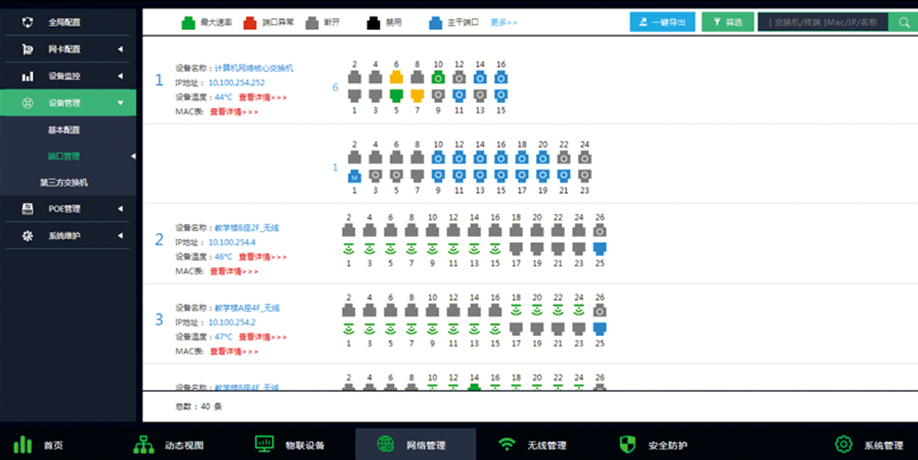

交换机端口可视化管理:平台实现交换机面板的可视化管理,将交换机的工作状态及其所有端口的使能状态、端口速率、端口接入的设备类型及其状态,以图形化的方式在交换机的面板上进行展示,实现基于交换机面板对终端的可视化管理。项目后期如有业务调整,能快速找到新变更的终端位置,快速配置上线。

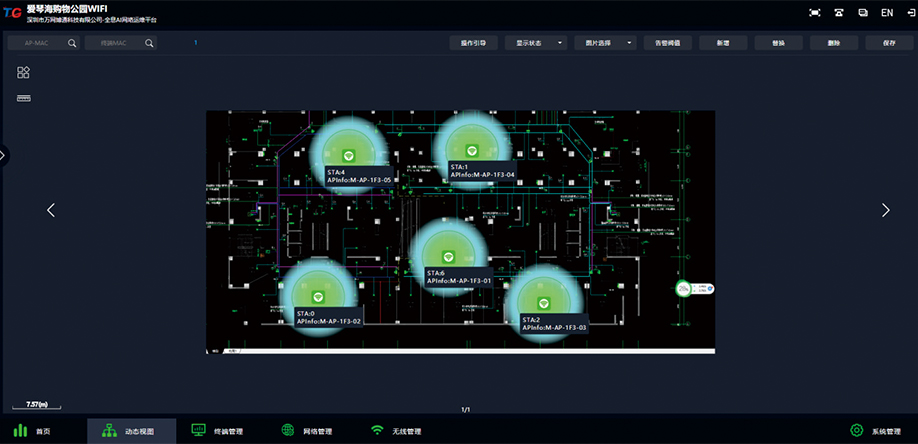

平面位置可视化管理:平台导入平面图纸,实现对AP可视化管理,除了能够直观了解AP的物理部署位置外,在平面视图界面中,AP的在线离线状态、信道设置、功率大小、带机量、终端协商速率等AP运行状态的信息均能够直观呈现,通过平面图可视化界面,能够实时掌握全网AP的运行态势,感知无线网络的健康程度。


3.3智能运维

全网健康指数智能巡检:平台可对网络环境、设备运行状况、网络链路状态、网络安全状态等进行实时健康巡检,并结合智能算法科学地给出全网健康指数评分,成为协助运维人员判断弱电网络整体运行状态的一个强有力的依据。

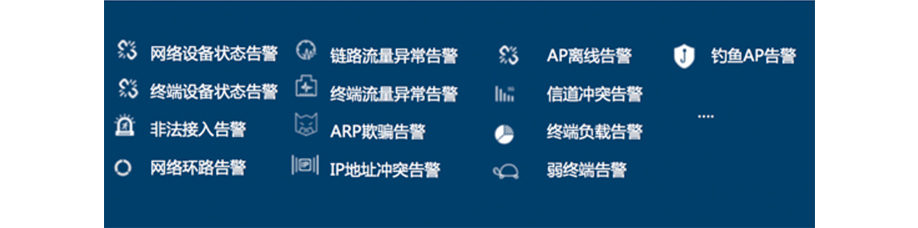

智能告警:平台基于终端/AP的受电状态、终端/AP的流量大小、终端/AP的保活机制等多个维度智能侦测设备的实时状态;可基于链路的报文数量、链路带宽的使用率、链路的丟包情况等多个维度智能分析链路的通信质量;可基于网络中报文类型、流量的特征、主动发起的探测报文等智能感知网络环境是否良好,一旦检测发现异常及时发出告警提示。

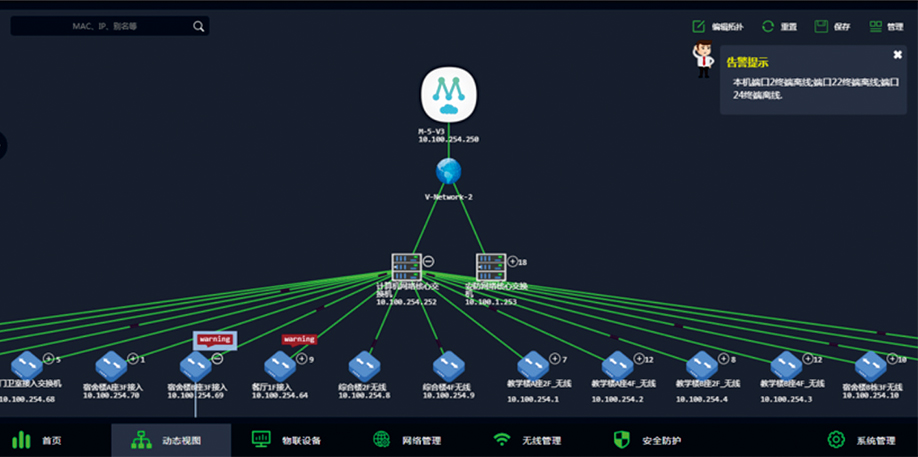

故障精准定位:当网络里发现异常发岀告警提示后,平台会借助动态网络拓扑图及平面图纸,精准定位到故障的网络位置及物理位置,在拓扑图中逐级展示,标识出异常的设备及其异常内容,方便运维人员知道故障具体问题后能够针对性的排除掉问题。


丰富的处理预案:针对网络中出现的网络故障,平台内置了丰富的现网故障处理策略库,基于人工智能算法,结合现网的故障类型,及时输出有针对性的处理预案,让运维人员处理现网故障时不再手足无措,做到胸有成竹,有利于运维人员快速解决现网故障。


智能自愈:平台借助AI智能算法及大数据技术,能够监测并感知网络中存在的隐患问题,提前预警并启动智能自愈功能,让故障防患于未然。

POE智能重启:平台对下联的POE受电终端设备、AP设备的运行状态进行实时的智能诊断,一旦检测异常自动启闭端口的POE供电,最终达到自愈终端、AP的目的,实现网络故障的智能自愈,让故障防患于未然;

◆环路的自我防护:平台一旦侦测到网络中岀现环路,主动破环,不影响网络正常业务,环路解除后端口自行恢复畅通。


3.4远程运维

传统弱电系统的售后运维往往需要到现场定位故障,再处理故障,此类方式的运维往往存在的问题是:发现及解决问题不及时;耗费人力物力,需要跑到现场才能解决问题;定位问题处理问题慢,效率低。

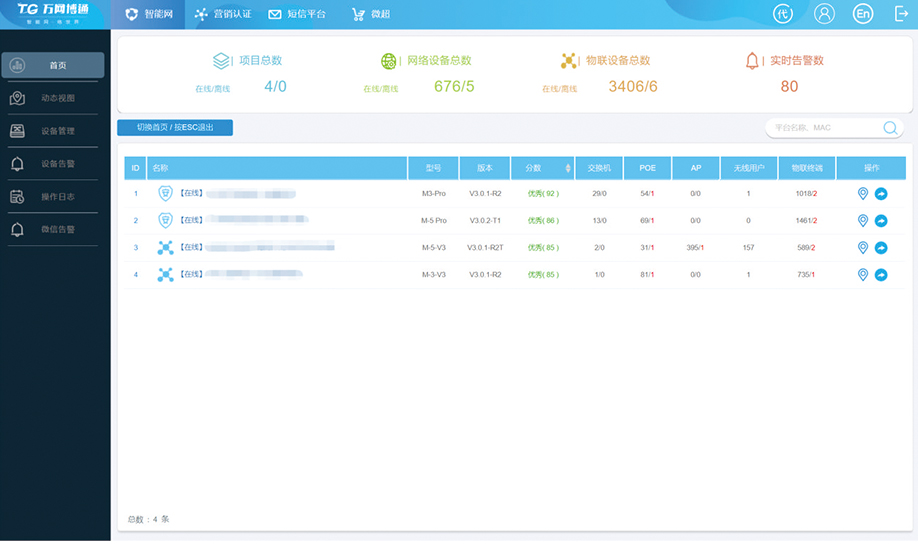

TG全息AI弱电网络综合平台能够通过加密云端口安全接入到TG智能云平台,登入平台绑定的帐号,能够査看此帐号下所有绑定的项目平台。接到报修时,可直接跳转到运维平台进行故障原因与故障位置查看。且可以跳转到内网所有IP化产品,如身处现场一样进行设备调试。

通过这种方式,不仅能够快速、准确的处理故障,同时一个售后人员能够处理的项目数量大大提升,节省大量的后期维护成本,提高处理效率。

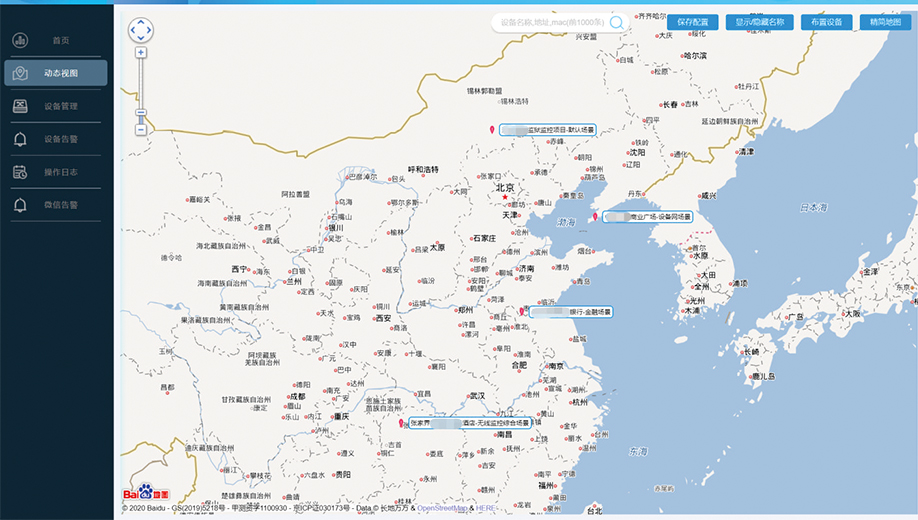

项目有可能在同一区域,也有可能分布在全省甚至全国。云平台内置百度地图应用,可按省、市、区县、街道等多级地理空间进行跨区域集中管控,不仅能凊楚的掌握所有项目的分布情况和运行质量,更能快捷的对故障项目进行远程运维管理。

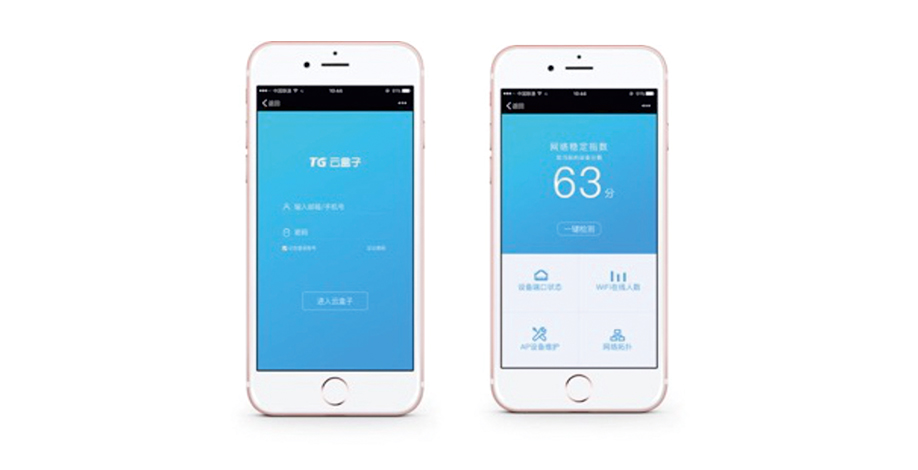

(移动设备云端运维)

运维人员可通过移动设备(包括手机、笔记本电脑等)在任何时间、任何地方通过云平台安全监控所有区域设备状态。如有告警信息,则会通过短信或微信的形式推送到手机端,第一时间可以掌握网络的运行情况,并且处理故障不再需要亲临现场,完全可以远程解决。为运维人员提供一个极度方便的运维平台。

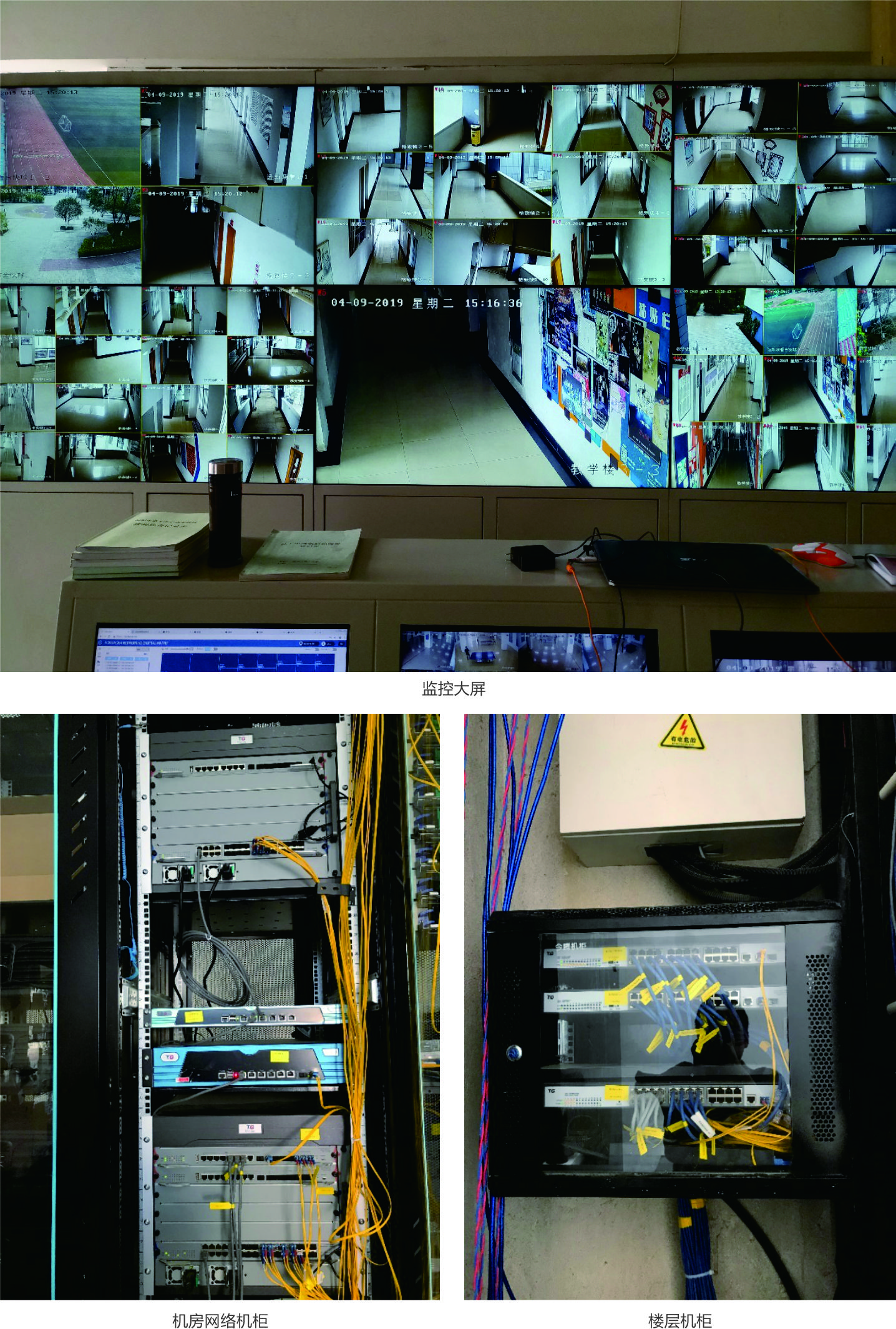

(现场图)
