卡特彼勒（徐州）有限公司园区弱电建设

一、项目概述

1.1项目背景

作为全球500强企业,卡特彼勒是建筑工程机械、矿用设备、柴油和夭然气发动机、工业用燃气轮机以及电传动內燃机车的全球领先企业,近九十年来,卡特彼勒不懈努力,促使进步成为可能在全球各大洲致力于积极、可持续的变革,环境与可持续性一直是卡特彼勒全球行为准则的宗旨。

卡特彼勒(徐州)有限公司是卡特彼勒1994年在中国建立的第一家生产型企业。卡特彼勒(徐州)有限公司为了提升企业数字化管理水平和安全生产,现在全厂建设智能化安全防范网络,包括:安防监控系统、道闸系统、门禁系统等,终端总计近1000个。

1.1项目需求

为了保障厂区的安全生产,对厂区重要工作区域及重点出入口进行全天7x24小时监控,并要求厂区所有高清摄像头画面在监控中心大屏上轮询预览,方便保安人员实时查看;

厂区安防网络包括监控、门禁、道闸等多个子系统,安防终端数量庞大,工作在一张物理网络上,要求各子系统逻辑隔离,互不影响,确保各自工作正常

厂区占地面积广,安防前端设备物理位置分散,数量众多,品牌不统一,需要搭建一套综合管理平台,对整个园区安防网络的资产进行统一集中的管理;

老厂、新厂区的视频监控都需要与领导办公室互通,以便领导可以对厂区进行非现场运营管理及工作指导;

新旧厂区的安防系统需要大联网,在一个综合管理平台上实现对整个园区的安防网络的集中管理与运维工作,告别前期安防网络完全依赖人工的初级运维阶段。

二、解决方案

2.1拓扑图

2.2方案说明

本方案采用了两台S7506A,分别部署在两个不同的厂区作为核心交换机,两台核心交换机之间使用光纤互联互通,解决总经办对两个厂区的视频预览问题,同时实现了一个平台集中管控两套安防网络的需求。接入交换机采用上联千兆光纤直接接入到核心交换机,采用扁平化的二层架构。接入交换机通过POE供电统一为前端进行供电,节省施工成本,供电稳定便捷。

TG全息A弱电网络综合管理平台旁挂在新厂房核心交换机上,能够管理新旧两个厂区所有网络设备与安防终端设备,实现了园区所有安防设备的资产可视化管理,并通过平台智能化运维手段,降低了园区安防网络运维的门槛,提高了运维效率,确保新旧厂区安防终端在线率达到100%,为整个厂区的安全保卫工作提供了有效的保障。

网络建设完成后：

厂区所有高清监控视频均轮询上墙,不卡顿,低延时,值班人员可进行实时预览;

新区,老区的核心互联,领导可以实时查看老,新厂区的监控录像;

核心交换机关键部件采用冗余设计,设备上线后,监控业务运行正常,保障了厂区视频监控系统全年24小时不间断稳定运行;

全息AI弱电网络综合平台,实现了对新旧厂区所有安防设备及网络设备的统一管理,平台可视化智能化运维工具,降低了安防网络运维门槛,极大提升了故障处理效率。

三、方案特色

3.1.新旧厂区大联网

新厂区新建的安防网络,通过核心与旧厂区的安防內网互联,打通了新旧厂区安防网络的壁垒,方便厂区领导及厂区的安保部门,能够统一集中调阅新旧厂区的任意视频画面,实现了整个厂区的集中式管理,同时新建安防网络的全息A弱电网络综合平台,打破技术壁垒,实现了跨网络对旧厂区的所有安防终端及网络设备的统一管理,让甲方感受到了大联网的真正价值。

3.2.一体化管理

全息AI弱电网络综合平台,实现了新旧厂区视频监控、门禁、道闸等各类安防终端的一体化管理,并实时监测设备运行状态,保障设备稳定运行的同时兼顾实现资产的集中管理。

3.3可视化管理

网络拓扑可视化管理:平台将识别出来的所有前后端设备及网络设备,自动绘制生成全局动态网络拓扑,将网络的组网架构、设备连接关系、安防终端接入的位置及状态、链路的上下行流量等信息淸晰旳呈现在拓扑图上,实现对新旧厂区安防组网的可视化管理。

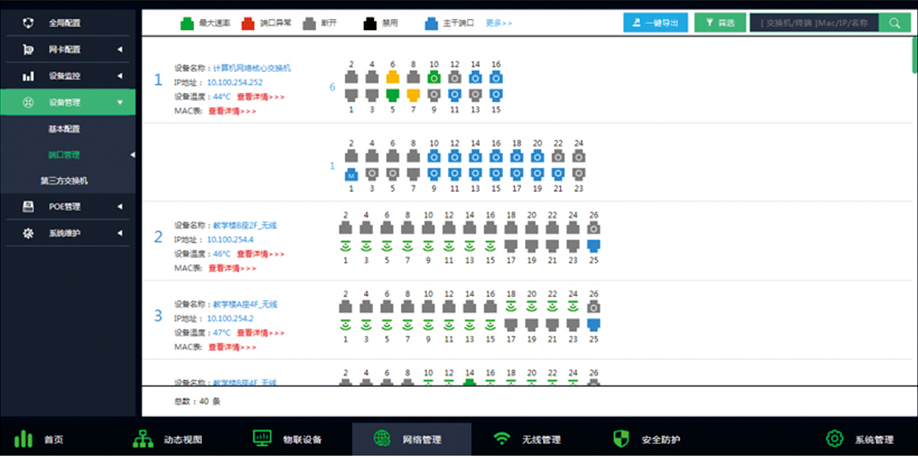

交换杋端口可视化管理:平台实现交换杋面板的可视化管理,将交换机的工作状态及其所有端口的使能状态、端口速率、端口接入的设备类型及其状态,以图形化的方式在交换机的面板上进行展示,实现基于交换机面板对终端的可视化管理。厂区后期如有安防终端的替换,能快速找到变更的位置,快速配置上线。

平面位置可视化管理:平台支持导入厂区的平面图纸,实现对安防前端设备的可视化管理,因为整个厂区的占地面积广,安防前端设备的物理位置又分散,时间一旦长久,很难将安防前端设备的具体安装位置与设备自身的身份信息匹配起来,一旦岀现设备故障,很难清楚的知道该安防终端的准确位置3如果借助平台的平面位置可视化管理工具,借助终端的身份信息(MAC地址)能够很直观的判断岀问题设备的安装位置,及时进行现场的替换工作,而不再需要通过爬梯子来确认是否是问题设备。

3.4智能化运维

全息AI弱电网络综合平台凭借AI智能算法进行网络运维,能对安防网络中的一般性故障进行分析并提供处理建议,非硬件损坏类智能自愈,在降低了运维对专业性要求的同时免去大量赶场的工作,缩短故障处理时间,非常适合厂区这种地理位置比较远的场景使用。

全网健康指数智能巡检:平台可对网络环境、设备运行状况、网络链路状态、网络安全状态等进行实时健康巡检,并结合智能算法科学地给出全网健康指数评分,成为协助运维人员判断弱电网络整体运行状态的一个强有力的依据。

智能告警:平台基于终端的受电状态、终端的流量大小终端的保活机制等多个维度智能侦测设备的实时状态;可基于链路的报文数量、链路带宽的使用率、链路的丢包情况等多ˆ维度智能分析链路的通信质量;可基于网络中报文类型、流量的特征、主动发起的探测报文等智能感知网络环境是否良好,一旦检测发现异常及时发出告警提示。

故障精准定位:当网络里发现昪常发岀告警提示后,平台会借助动态网络拓扑图及平面图纸,精准定位到故障网络位置及物理位置,在拓扑图中逐级展示,标识出异常设备及其异常内容,方便运维人员知道故障的具体位置

丰富的处理预案:针对网络中岀现的网络故障,平台内置了丰富的现网故障处理策略库,基于人工智能算法,结合现网的故障类型,及时输岀有针对性的处理预案让运维人员处理现网故障时不再手足无措,做到胸有成竹,有利于运维人员快速解决安防现网的故障问题。

（现场图）
