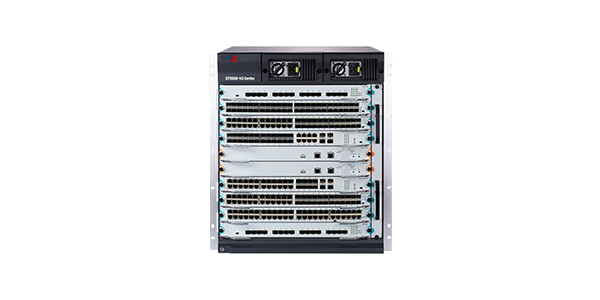

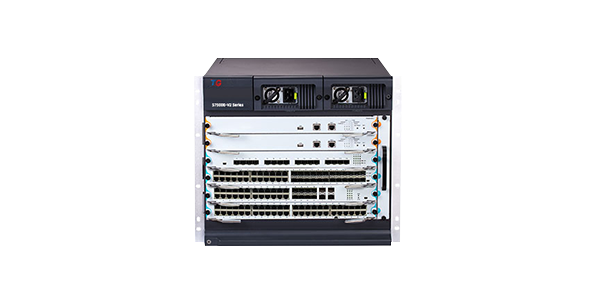

TAS9700系列机框式大容量核心路由交换机

TAS9700系列是TG公司面向大中型园区网、企业网推出的新一代核心交换机。该系列产品采用业界先进的分布式多级交换矩阵架构,搭载TG自主知识产权的TG-S-OS操作系统,在提供高性能的IPv4/v6线速交换服务基础上,结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术,从而保证了网络最长时间的不间断通信能力。

TAS9700系列核心交换机有TAS9706、TAS9710两种产品形态,选配端口组合丰富的各类型业务板卡,能够满足不同规模网络对设备的端口密度及性能要求。

分享到 :

先进的硬件架构设计,业界领先的强大处理能力

面向十万兆平台设计,采用业界先进的分布式多级交换矩阵架构,搭载高性能的ASIC交换芯片和多核处理器,满足运营级核心设备的高性能、高容量、高密度及可拓展的要求。

支持高密度的万兆业务板,并且实现板卡间三层全线速无阻塞交换。


运营级的高可靠性

基于HPS(Hitless Protection System)无中断保护系统,TAS9700-V2的关键器件,如系统主控单元、电源系统、风扇系统均采用冗余设计,所有系统模块均可热插拔,支持故障时无缝切换,无需人工干预。

支持STP/RSTP/MSTP协议,支持VRRP协议,同时支持环网保护,双上行主备链路保护,LACP链路聚合等简单高效的冗余保护机制。

支持ISSU(In-Service Software Upgrade)业务不中断系统升级,及GR(Graceful Restart)优雅重启for OSPF/BGP等路由协议,保证系统升级及主控切换时用户数据的不间断转发。

超高精度的BFD双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,极大程度地提高了网络系统的可靠性。

完善的以太网OAM机制,支持802.3ah、802.1ag和ITU-Y.1731,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。

TAS9700软硬件的高可靠性设计,满足电信级业务50ms的故障恢复时间要求,真正做到了运营级核心设备5个9(99.999%)的高可靠性。


创新的VSS虚拟化集群交换技术

TAS9700支持虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有无与伦比的优越性。

性能翻倍:虚拟化系统可以充分利用物理设备间的每一条链路,避免传统组网模型生成树协议对链路的阻塞,物尽其用,性能翻倍,最大程度保护原有链路投资。

高可靠性:基于先进的分布式处理技术,通过高效的跨物理设备链路聚合功能,实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离,提供不间断的三层路由转发,避免了单点故障所造成的业务中断,极大地提高了虚拟系统的可靠性。

易管理:整个虚拟系统实现单一IP统一管理,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。


丰富的业务特性

完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求;

齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型的园区网、企业网和行业用户专网。


全面的IPv6解决方案

全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU发现、DHCPv6等IPv6特性。

支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。

支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。

支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术,保证IPv4网络向IPv6网络的平滑过渡。


完善的安全机制

设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;

完备的安全认证机制:支持IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制。

增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。

项目

TAS9706

TAS9710

接口

扩展插槽

2个主控板插槽

2个主控板插槽

4个业务模块插槽

8个业务模块插槽

交换容量

23.68Tbps/86.4Tbps

39.6Tbps/172.8Tbps

包转发速率

3840Mpps/26400Mpps

7680Mpps/48600Mpps

物理规格

相对湿度

10%~90%无凝结

运行温度

0°C~40°C

电源特性

交流:100-240VAC,50/60 Hz

电源冗余

1+1备份,支持热插拔

物理尺寸

482mm×548mm×399mm

482mm×548mm×533mm

功耗

650W

1200W

空机重量

<26Kg

<30.5Kg

项目

TAS9706

TAS9710

MAC交换功能

支持静态配置和动态学习MAC地址

支持查看和清除MAC地址

MAC地址老化时间可配置

支持MAC地址学习数量限制

支持MAC地址过滤功能

支持黑洞MAC表项

VLAN

支持4K VLAN表项

支持GVRP

支持1:1和N:1 VLAN Mapping

支持基本QinQ和灵活QinQ功能

支持Private VLAN

STP

支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP)

支持BPDU保护、根保护、环路保护

组播

支持IGMP v1/v2/v3

支持IGMP Snooping

支持IGMP Fast Leave

支持组播组策略及组播组数量限制

支持组播流量跨VLAN复制

支持PIM-SM、PIM-DM

IPv4

支持静态路由、RIP v1/v2、OSPF、BGP

支持策略路由

支持等价路由实现负载均衡

支持OSPF、BGP的Graceful Restart

支持BFD for OSPF、BGP

IPv6

支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet

支持IPv6邻居发现

支持Path MTU发现

支持MLD、MLD Snooping

支持IPv6静态路由、RIPng、OSPFv3、BGP4+

支持手工隧道、ISATAP隧道、6to4隧道

QoS

支持基于L2/L3/L4协议头各字段的流量分类

支持CAR流量限制

支持802.1P/DSCP优先级重新标记

支持SP、WRR、SP+WRR等队列调度方式

支持Tail-Drop、WRED等拥塞避免机制

支持流量监管与流量整形

分流应用

支持Ingress和Egress ACL,支持匹配L2、L3、L4和IP五元组,进行复制、转发、丢弃

支持Hash同源同宿负载均衡,保证流量输出的会话完整性

安全特性

支持基于L2/L3/L4的ACL流识别与过滤安全机制

支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等

支持对组播、广播、未知单播报文的抑制功能

支持端口隔离

支持端口安全、IP+MAC+端口绑定

支持DHCP Snooping、DHCP Option 82

支持IEEE 802.1x认证

支持Radius、BDTacacs+认证

支持uRPF

支持命令行分级保护

可靠性

支持双主控冗余

支持电源1+1备份

支持主控、业务卡热插拔及业务自动恢复

支持静态/LACP方式链路聚合,支持跨业务卡的链路聚合

支持EAPS,ERPS等环网保护

支持VRRP

支持以太网OAM 802.3ah/802.1ag/ITU-Y.1731

支持GR for OSPF、BGP

支持BFD for OSPF、BGP

支持ISSU业务不中断系统升级

管理与维护

支持Console、Telnet、SSH

支持SNMP v1/v2/v3

支持TFTP方式的文件上传、下载管理

支持RMON

支持sFLOW、Netflow流量统计分析

VSS虚拟化功能

 主机名称

设备信息

TAS9706

TAS9706总装机箱(包含1个风扇盘,2个电源槽位,标配不含电源,2个主控槽位,4个业务槽位)

TAS9710

TAS9710总装机箱(包含1个风扇盘,2个电源槽位,标配不含电源,2个主控槽位,8个业务槽位)

电源模块

模块信息

PWR-AC-650

650W交流电源(仅适用于S7506E-V2)

PWR-AC-1200

1200W交流电源

主控板

模块信息

TAS9706-MSU-I

S7506E-V2专用I型主控板

TAS9710-MSU-I

S7510E-V2专用I型主控板

TAS9700-MSU-II

TAS9700-V2系列共用II型主控板

业务板

模块信息

TAS9700-48GF-Ascan

24端口千兆电(RJ45)+24端口千兆光(SFP)业务板

TAS9700-24GX-Ascan

24端口千兆电(RJ45)+8端口千兆光(SFP)+4端口万兆光(SPF+)业务板

TAS9700-24FX-Ascan

24端口千兆光(SFP)+8端口千兆电(RJ45)+4端口万兆光(SPF+)业务板

TAS9700-48G-Ascan

48端口千兆电(RJ45)业务板

TAS9700-48F-Ascan

48端口千兆光(SFP)业务板

TAS9700-16X-Ascan

16端口万兆光(SFP+)业务板
