S5300-HI系列交换机是TG万网博通公司面向下一代IP城域网、大型园区网、企业网推出的新一代高性能万兆多层AI智能交换机。目前推出2个型号:S5300W-24G-6TF-HI、S5300W-24F-8G-6TF-HI。该系列产品采用业界先进的硬件架构,在提供高性能的L2/L3/L4线速交换服务基础上,进一步融合了IPv6、MPLS VPN、网络安全、等多种网络业务,结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术。

● 灵活的端口设计
提供10/100/1000Base-T自适应以太网端口或SFP光口、10G SFP+光口。在园区网中,向下可以提供千兆接入最终用户或汇接低端交换机,向上可以通过千兆万兆光纤或者链路聚合汇聚到大容量的L3交换机。
● 电信级双电源冗余保护
电信级双电源冗余保护、三级防雷设计,符合国际IEC61000-4-5标准;符合安规EN60950、IEC60950标准,适应各种复杂安装环境及恶劣天气。
● 独特的硬件设计
所有交换机网口均采用3μm镀金工艺,耐磨、抗氧化、易导电,减少网络卡顿,提高用户体验。
采用专业的内置防雷技术,支持6KV业务端口防雷能力,使其在比较恶劣的工作环境中也能极大的降低雷击对设备的损坏率。
遵循EEE节能标准,能够根据端口的实际流量自动调整能源消耗,可以迅速在全速运行和低功率闲置模式之间转换,为用户节省30%的功耗。
● 完善的安全机制
设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;
完备的安全认证机制:支持IEEE 802.1x、Radius等,可为用户提供完备的安全认证机制。
增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。
● 丰富的增值业务功能
具有L2/L3/L4线速交换能力、具备QoS、带宽控制、组播等高级功能,是定位于网络核心层、实现整体网络增值的优选设备。同时,提供基于硬件的流量分类和组播、速率限制和QoS机制,为用户开展增值业务提供强大的支持。
完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求。
齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型的园区网、企业网和行业用户专网。
全面支持二、三层的MPLS VPN,可组建超大型的MPLS VPN核心网络,满足行业专网VPN用户、企业网VPN用户的接入需求。
● 全面的IPv6解决方案
全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU发现、DHCPv6等IPv6特性。
支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。
支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。
支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术,保证IPv4网络向IPv6网络的平滑过渡。
● 便捷的管理维护
支持SNMP网管对设备进行配置管理,为企业客户集中设备管理提供便利;
支持CLI命令行及远程Telnet管理,适合专业的网络管理人员;
支持SSH2.0等加密方式,使得管理更加安全;
项目 |
S5300W-24G-6TF-HI |
S5300W-24F-8G-6TF-HI |
固定端口 |
24个10/100/1000M电口 6个万兆SFP+光口(兼容千兆) |
24个千兆SFP光口 8个10/100/1000M电口 6个万兆SFP+光口(兼容千兆) |
管理端口 |
1个Console口 |
1个Console口 |
交换容量 |
3.36Tbps |
3.36Tbps |
包转发率 |
222Mpps |
222Mpps |
工作温度 |
0~50°C |
0~50°C |
存储温度 |
-20~70°C |
-20~70°C |
工作湿度 |
10%~90%无凝结 |
10%~90%无凝结 |
存储湿度 |
5%~95%无凝结 |
5%~95%无凝结 |
外观尺寸 |
440(L)×350(W)×44(H)mm |
440(L)×350(W)×44(H)mm |
整机重量 |
<10Kg |
<10Kg |
防雷等级 |
6KV |
6KV |
输入电压 |
可选双AC电源:100~240V/50~60Hz |
可选双AC电源:100~240V/50~60Hz |
整机功耗 |
<75W |
<75W |
项目 |
S5300W-24G-6TF-HI |
S5300W-24F-8G-6TF-HI |
MAC交换 |
支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持黑洞MAC表项 支持IEEE 802.1AE MacSec安全控制 |
|
VLAN |
支持4K VLAN表项 支持GVRP 支持1:1和N:1 VLAN Mapping 支持基本QinQ功能 支持灵活QinQ功能 支持Private VLAN |
|
STP |
支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP) 支持BPDU保护、根保护、环路保护 |
|
组播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 支持PIM-SM、PIM-DM |
|
IPv4 |
支持静态路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等价路由实现负载均衡 支持BFD for OSPF、BGP |
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD v1/v2 支持MLD Snooping 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
|
MPLS VPN |
支持LDP协议 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM |
|
QoS |
支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 支持Ingress和Egress ACL,支持匹配L2、L3、L4和IP五元组,进行复制、转发、丢弃 支持Hash同源同宿负载均衡,保证流量输出的会话完整性 |
|
安全特性 |
支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持uRPF 支持命令行分级保护 |
|
可靠性 |
可选支持电源1+1备份 支持静态/LACP方式链路聚合,支持跨业务卡的链路聚合 支持EAPS,ERPS环网保护 支持HSRP,VRRP热备协议 支持GR for OSPF、BGP 支持BFD for OSPF、BGP |
|
管理维护 |
支持Console、Telnet、SSH 2.0 支持基于浏览器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON事件历史记录 支持sFLOW等流量统计分析 |
|
绿色节能 |
支持IEEE 802.3az绿色能效以太网 |
设备名称 |
设备信息 |

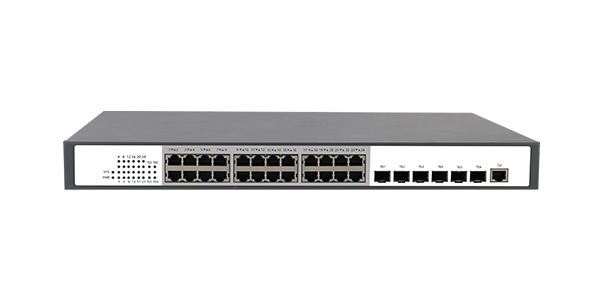

S5300W-24G-6TF-HI |
24个10/100/1000M电口+6个万兆SFP+光口(兼容千兆)-2个电源插槽(标配1个热插拔式AC电源); |

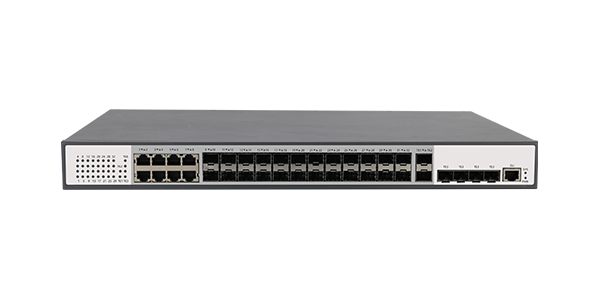

S5300W-24F-8G-6TF-HI |
24个千兆SFP光口+8个10/100/1000M电口+6个万兆SFP+光口(兼容千兆)-2个电源插槽(标配1个热插拔式AC电源); |
光纤模块 |
模块信息 |
SFP+-10GE-SX-MM850 |
万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 |
万兆SFP+单模模块-(1310nm,10km,LC) |
SFP-GE-SX-MM850 |
千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 |
千兆SFP单模模块-(1310nm,20km,LC) |
电源模块 |
模块信息 |
PWR-AC-75 |
220V交流电源模块-输入电压AC 100-240V-最大功率75W-支持热插拔 |
