TAS5700系列是TG公司推出的新一代千兆管理型交换机。TAS5700系列为千兆接入终端、千兆汇聚上联自主开发的安防专用交换机产品。交换机基于TG成熟TG-S-OS软件平台开发,针对多种应用场景提供了丰富的通用业务及专用特性。
可靠的交换引擎、宽频的电信级电源设计、快速高效的环路保护,大缓存,高带宽为您的网络稳定运行保驾护航;该系列产品在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案,是智慧数据通信中不可或缺的网络组件;
● 丰富的二层功能,使业务运行更稳定、安全;
● 所有交换机网口均采用3μm镀金工艺,耐磨、抗氧化、易导电,减少网络卡顿,提高用户体验;
● 全线标配光纤SFP接口上联,无需光电转化器,减少单点故障;
● 通过独创的实时监测、迅速报警、精准定位、智能阻塞、自动恢复,防止内网因环路引起的广播风暴故障;
● 支持下行环网技术,可串行接入多个摄像头,便于安防施工;
● 端口大缓存(Buffer)4.1M,预防网络卡、顿;
● 巨型帧达10K,视频数据并行处理,保证视频传输顺畅;
● 方便管理支持多种管理方式(Web、Console、Telnet、SNMP、全息AI安防网络专用平台、TG云端);
项目 |
TAS5700-28FT-Ascan |
TAS5700-10F-Ascan |
TAS5700-52F-Ascan |
TAS5700-24F-16S-Ascan |
固定端口 |
28个10/100/1000M电口 |
8个10/100/1000M电口 |
48个10/100/1000M电口 |
8个10/100/1000M电口 |
4个千兆SFP复用光口 |
2个千兆SFP光口 |
4个千兆SFP光口 |
16个千兆SFP光口 |
|
管理端口 |
1个Console口 |
1个Console口 |
无 |
1个Console口 |
复位键 |
1个 |
|||
交换容量 |
336Gbps |
|||
包转发率 |
126Mpps |
102Mpps |
144Mpps |
222Mpps |
工作温度 |
-10~50°C |
|||
存储温度 |
-40~70°C |
|||
工作湿度 |
10%~90%无凝结 |
|||
存储湿度 |
5%~95%无凝结 |
|||
外观尺寸 |
440(L)×205(W)×44.5(H)mm |
230(L)*154(W)*44(H)mm |
440(L)×285(W)×44.5(H)mm |
440(L)×285(W)×44.5(H)mm |
整机重量 |
<3.5Kg |
<1.5Kg |
5Kg |
5Kg |
防雷等级 |
6KV |
|||
输入电压 |
AC:110~240V/50~60Hz |
|||
整机功耗 |
<30W |
<10W |
<72W |
<72W |
项目 |
TAS5700-28FT-Ascan |
TAS5700-10F-Ascan |
TAS5700-52F-Ascan |
TAS5700-24F-16S-Ascan |
||
协议标准 |
IEEE 802.3,10BASE-T以太网 |
|||||
IEEE 802.3u,快速以太网标准 |
||||||
IEEE 802.3ab,千兆以太网标准 |
||||||
IEEE 802.3z,千兆以太网光纤标准 |
||||||
IEEE 802.3az,EEE高效节能以太网标准; |
||||||
MAC地址 |
8K MAC地址表,自动更新,双向学习 |
32K |
||||
端口缓存(buffer) |
4.1Mb |
32Mb |
||||
巨型帧(Jumbo Frame) |
9216Byte |
10056Byte |
||||
VLAN配置 |
基于端口VLAN |
|||||
最多4096个VLAN |
||||||
802.1Q标准VLAN |
||||||
生成树 |
STP生成树协议 |
|||||
RSTP快速生成树协议 |
不支持 |
支持 |
||||
不支持 |
MSTP多生成树 |
|||||
端口汇聚 |
8组汇聚,每组最多8个端口 |
14组汇聚 ,每组最多16个端口 |
||||
端口镜像 |
收发双向的端口镜像 |
|||||
环路保护 |
环路保护功能,实时监测、迅速报警、精准定位、智能阻塞、自动恢复 |
|||||
环网协议 |
支持环网 |
工业级环网协议ERPS |
||||
支持环路保护功能 |
支持环路保护功能 |
|||||
支持下行多环 |
不支持 |
不支持 |
||||
端口隔离 |
下行端口相互隔离,同时都能与上行口通信 |
不支持 |
支持 |
|||
端口流控 |
半双工基于背压式控制 |
|||||
全双工基于PAUSE帧 |
||||||
端口限速 |
基于端口的输入/输出带宽管理 |
|||||
组播控制 |
IGMPv1/2/3和MLDv1/2 Snooping, |
不支持 |
支持 |
|||
IPv6 |
支持Pingv6 |
不支持 |
支持 |
|||
DHCP |
DHCP Snooping |
不支持 |
支持 |
|||
不支持 |
DHCP Server |
|||||
风暴抑制 |
未知单播、多播、未知多播、广播类型的风暴抑制 |
|||||
基于带宽调节、风暴过滤的风暴抑制 |
||||||
安全特性 |
不支持 |
IP Source Guard |
||||
不支持 |
IEEE 802.1x端口认证 |
|||||
不支持 |
Radius认证 |
|||||
QOS |
802.1p端口队列优先级算法 |
|||||
Cos/Tos,QOS标记 |
||||||
WRR (Weighted Round Robin),加权优先级轮转算法 |
||||||
网线线序 |
Auto-MDIX功能,自动识别直通网线和交叉网线 |
|||||
Ping检测 |
IPv4/IPv6 Ping检测 |
不支持 |
支持 |
|||
协商模式 |
端口自动协商功能(自协商传输速率和双工模式) |
|||||
系统维护 |
检测网线的联通性 |
|||||
升级包上传 |
||||||
系统日志查看 |
||||||
WEB恢复出厂配置 |
||||||
网络管理 |
WEB界面管理 |
|||||
TELNET管理 |
||||||
CLI界面管理 |
不支持 |
支持 |
||||
SNMP V1/V2C管理 |
不支持 |
支持 |
||||
全息AI安防网络专用平台 |
设备名称 |
设备信息 |
TAS5700-52F-Ascan |
48个10/100/1000M电口、4个千兆光口; |

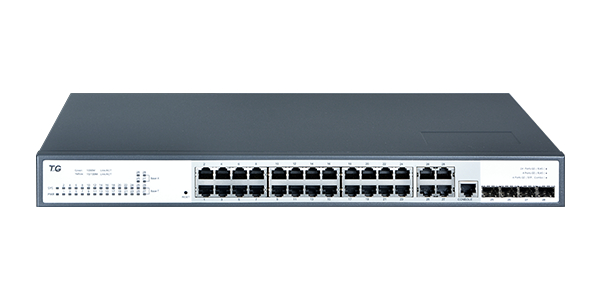

TAS5700-28FT-Ascan |
24个10/100/1000M电口、4个千兆光电复用口; |

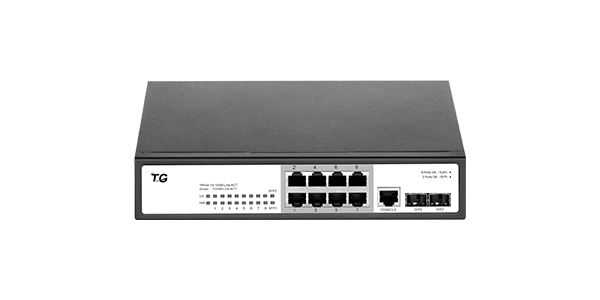

TAS5700-10F-Ascan |
8个10/100/1000M电口、2个千兆光口; |

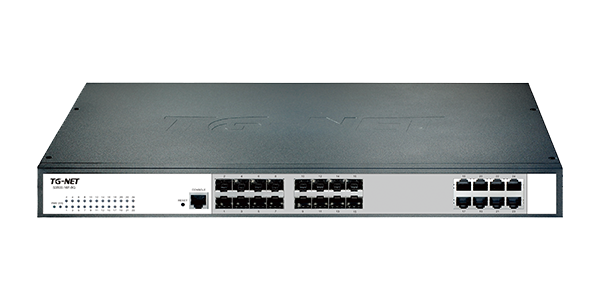

TAS5700-24F-16S-Ascan |
8个10/100/1000M电口、16个千兆光口; |
光纤模块 |
模块信息 |
SFP-GE-SX-MM850 |
千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 |
千兆SFP单模模块-(1310nm,20km,LC) |
