S5300系列交换机是TG公司推出的新一代万兆三层AI智能交换机,目前有3个型号:S5300-28G-4TF、S5300-32F-4TF、S5300-52F-4TF。S5300系列是一款标准万兆以太网交换机,具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计,最大支持4个万兆SFP+端口,在实现千兆汇聚或接入时保留进一步支持10GE的扩展能力。
交换机内置AI智能模块,可与全息AI平台联动实现以下特色功能:
● 智能开局:手机扫码快速登记交换机信息;全网交换机一键配置下发;自动生成交付报告;
● 智能管理:可通过平台集中配置管理交换机及批量升级交换机,以及交换机更换时可自动同步原配置;
● 智能监测:实时监测交换机运行状态、IP地址冲突、DHCP冲突、网络环路、端口协商异常、端口流量异常等故障及精准定位告警;
● 智能自愈:智能分析终端运行状态,当终端运行异常时POE端口可智能重启终端;当发现网络环路时能智能阻断环路;
● 智能识别:自动识别终端类型,如IPC、门禁、对讲、电脑等;自动监测终端设备在离线状态;
● 智能可视:自动生成全局可视化拓扑图;交换机运行状态可视化;链路流量及使用率可视化;端口信息可视化;
● 智能运维:可通过云端远程、手机小程序实现便捷运维,并自动生成运维周报及运维月报;
项目 |
S5300-28G-4TF |
S5300-32F-4TF |
S5300-52F-4TF |
固定端口 |
24个10/100/1000M电口 |
24个千兆SFP光口 |
48个千兆SFP光口 |
4个千兆SFP复用光口 |
8个10/100/1000M复用电口 |
4个10/100/1000M复用电口 |
|
管理端口 |
1个Console口 |
||
复位键 |
1个恢复出厂设置孔 |
||
扩展槽位 |
2个万兆扩展槽 |
||
万兆扩展卡 |
2端口万兆SFP+扩展卡 |
||
交换容量 |
350Gbps |
360Gbps |
|
包转发率 |
126Mpps |
162Mpps |
|
工作温度 |
-10~50°C |
||
存储温度 |
-40~70°C |
||
工作湿度 |
10%~90%无凝结 |
||
存储湿度 |
5%~95%无凝结 |
||
外观尺寸 |
440(L)×285(W)×44.5(H)mm |
||
整机重量 |
<5.5Kg |
||
防雷等级 |
6KV |
2KV |
|
输入电压 |
AC:110~240V/50~60Hz |
||
整机功耗 |
<60W |
<72W |
S5300-28G-4TF |
S5300-32F-4TF |
S5300-52F-4TF |
|
支持协议标准 |
IEEE 802.3,10BASE-T以太网 |
||
IEEE 802.3u,快速以太网标准 |
|||
IEEE 802.3ab,千兆以太网标准 |
|||
IEEE 802.3z,千兆以太网光纤标准 |
|||
IEEE 802.3ae,10G以太网标准 |
|||
MAC地址 |
32K MAC地址表 |
||
自动更新,双向学习 |
|||
端口缓存(buffer) |
32M |
64M |
|
巨型帧(Jumbo Frame) |
10056Byte |
||
AI智能 |
交换机内置AI智能模块,可与全息AI平台联动实现智能开局、智能可视、智能监测、智能管理、智能自愈、智能识别、智能运维等AI智能功能 |
||
VLAN |
最大4096个VLAN |
||
基于端口的VLAN |
|||
802.1Q标准的VLAN |
|||
MAC VLAN |
|||
Protocol VLAN |
|||
生成树 |
STP生成树协议 |
||
RSTP快速生成树协议 |
|||
MSTP多生成树协议 |
|||
端口汇聚 |
14组汇聚 ,每组最多16个端口 |
26组汇聚 ,每组最多8个端口 |
|
静态聚合、动态聚合 |
|||
端口镜像 |
多对一的端口镜像,对镜像源端口的数量没有限制 |
||
环路保护 |
环路检测/环路避免 |
||
环网协议 |
工业级环网协议ERPS |
||
端口流控 |
半双工基于背压式控制 |
||
全双工基于PAUSE帧 |
|||
端口限速 |
基于端口的输入/输出带宽管理 |
||
IP路由 |
静态路由 |
||
IPv6 |
静态路由 |
||
支持Pingv6、Telnetv6 |
|||
组播控制 |
IGMP Snooping |
||
MVR(Multicast VLAN Registration)功能 |
|||
DHCP |
DHCP Client |
||
DHCP Server |
|||
DHCP Snooping |
|||
DHCP Relay |
|||
风暴抑制 |
对广播、组播、单播等进行抑制 |
||
安全特性 |
硬件支持IP ACL,MAC ACL,Vlan ACL,基于三、四层的ACL功能 |
||
硬件支持基于端口的IP+MAC绑定 |
|||
IP Source Guard |
|||
ARP Detection功能 |
|||
IEEE 802.1x端口认证 |
|||
Radius认证 |
|||
NAS认证 |
|||
用户分级管理和口令保护 |
|||
QOS |
802.1p端口队列优先级算法 |
||
Cos/Tos,QOS标记 |
|||
WRR (Weighted Round Robin),加权优先级轮转算法 |
|||
网线线序 |
Auto-MDIX功能,自动识别直通网线和交叉网线 |
||
协商模式 |
端口自动协商功能(自协商传输速率和双工模式) |
||
系统维护 |
配置文件上传/下载 |
||
升级包上传 |
|||
WEB恢复出厂配置 |
|||
系统日志功能 |
|||
支持Ping |
|||
网络管理 |
WEB界面管理(支持http及https协议) |
||
CLI界面管理 |
|||
Telnet远程管理 |
|||
SSH 2.0 |
|||
SNMP网管 |
|||
RMON |
|||
LLDP |
|||
UPnP |
|||
NTP客户端 |
|||
全息AI平台 |
设备名称 |
设备信息 |

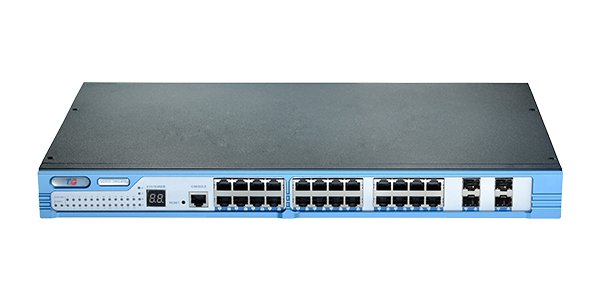

S5300-28G-4TF |
24个10/100/1000M电口、4个千兆SFP复用光口、2个万兆扩展槽(最大支持4个万兆口) |

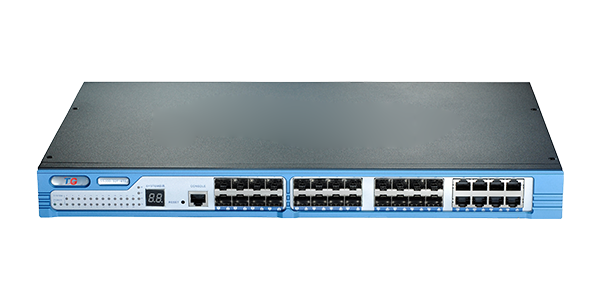

S5300-32F-4TF |
24个千兆SFP光口、8个10/100/1000M复用电口、2个万兆扩展槽(最大支持4个万兆口) |

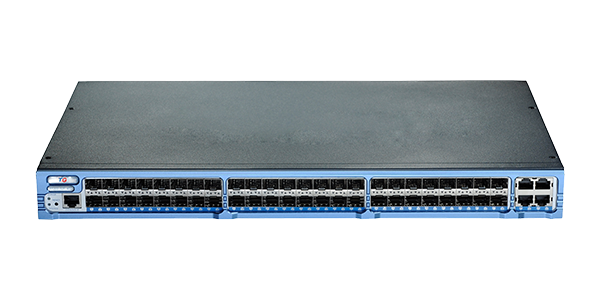

S5300-52F-4TF |
48个千兆SFP光口、4个10/100/1000M复用电口、2个万兆扩展槽(最大支持4个万兆口) |
万兆扩展卡 |
扩展卡信息 |
S5300-2SFP+ |
2端口万兆SFP+扩展卡(需配SFP+光模块) |
光纤模块 |
模块信息 |
SFP+-10GE-SX-MM850 |
万兆SFP+多模模块-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 |
万兆SFP+单模模块-(1310nm,10km,LC) |
SFP-GE-SX-MM850 |
千兆SFP多模模块-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 |
千兆SFP单模模块-(1310nm,20km,LC) |
SFP-GE-T |
千兆光转电模块 |
