S5300-TF-IES系列是我司推出的一个万兆三层交换机系列工业交换机，均配备4个万兆SFP+光口，具备先进的硬件处理能力和最丰富的业务特性。支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力。S5300-TF-IES系列工业交换机具有-40℃～80℃的工作温度，具有超强的坚固度能适应各种严苛环境。导轨式安装特性、宽温操作，使S5300-TF-IES系列工业交换机成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
■ 丰富的端口类型，灵活的端口扩展
支持多样化端口，能够满足大型网络汇聚或中小型网络核心的不同的组网需求。
■ 强大的处理能力
基于MIPS-CPU强大、稳定的处理能力；
■ 完善的安全控制策略
支持基于端口的用户IP+MAC地址认证、基于端口的802.1X认证，
支持基于三、四层的ACL功能，有效防御ARP攻击和病毒；
支持完善的风暴控制功能，可对广播、组播、单播风暴进行抑制。
支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”；
支持IP Source Guard特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。
提供DHCP Snooping（侦听）功能，通过建立和维护DHCP Snooping绑定表，实现侦听接入用户的MAC地址、IP地址、租用期等信息，解决了 DHCP用户的IP和端口跟踪定位问题。
■ 完备的可靠性保护机制便捷的管理维护
通过CPU保护策略对发往CPU的报文进行流分类和流限速，避免非法攻击报文对CPU的攻击和资源消耗；
支持STP、RSTP、MSTP等多种生成树协议，快速收敛，提高容错能力，保证网络的稳定运行和链路的负载均衡，合理使用网络通道，提高冗余链路利用率；
支持工业级以太网环网协议ERPS，提供毫秒级的快速业务倒换性能，保证业务不中断。而且协议简单可靠、倒换性能高、维护方便、拓扑灵活，可以大大方便用户进行网络的管理和规划；
采用工业级元器件，具有防雷、防过压、防浪涌设计，双电源输入，保证在不良自然天气及电压不稳环境下网络的正常运行。
通过简单的可视化WEB界面（支持http及https协议），可对交换机的各种功能进行简单方便的操作；
支持SNMP V1/V2/V3网管对设备进行配置管理；
支持命令行配置（CLI）、通过Telnet、Console口进行管理；
支持SSH2.0等加密方式，使得管理更加安全；
支持LLDP协议，使网络管理更为简单；
支持NTP时钟协议，PTP（1588v2），可自动同步网络时间；
|
项目 |
S5300-8G-4TF-IES |
S5300-24G-8CF-4TF-IES |
S5300-24F-8CG-4TF-IES |
S5300-48G-4TF-IES |
|
固定端口 |
4个千兆电口 |
24个千兆电口 8个千兆SFP复用光口 |
24个千兆SFP光口 8个千兆复用电口 |
48个千兆电口 |
|
4个万兆SFP+光口 |
4个万兆SFP+光口 |
4个万兆SFP+光口 |
4个万兆SFP+光口 |
|
|
交换容量 |
598Gbps |
598Gbps |
598Gbps |
598Gbps |
|
包转发率 |
222Mpps |
222Mpps |
252Mpps |
252Mpps |
|
工作温度 |
-40~80°C |
|||
|
存储温度 |
-40~85°C |
|||
|
相对湿度 |
5%～95%无凝结 |
|||
|
电源特性 |
输入电压：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
冗余双电源 DC 36-72V AC 110-240V 支持内置过流4.0A保护 |
冗余双电源 DC 36-72V AC 110-240V 支持内置过流4.0A保护 |
冗余双电源 DC 36-72V AC 110-240V 支持内置过流4.0A保护 |
|
包缓冲区 |
16M |
|||
|
MAC地址 |
32K |
|||
|
整机功耗 |
<20W |
<30W |
<30W |
<30W |
|
行业标准 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV;数据线 : ±2kV IEC(EN)61000-4-5(Surge) : 网口 : ±4kV CM//±2kV DM IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 Freefall ：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|||
|
机械特性 |
外壳：铝制外壳 安装：DIN 卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
外壳：铝制外壳 安装：机架式安装 散热方式：自然冷却，无风扇 |
外壳：铝制外壳 安装：机架式安装 散热方式：自然冷却，无风扇 |
外壳：铝制外壳 安装：机架式安装 散热方式：自然冷却，无风扇 |
|
尺寸（L*W*H) |
175.6*135*45.5mm |
442*325*44mm |
442*325*44mm |
442*325*44mm |
|
LED指示 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|||
|
防护等级 |
IP40 |
|||
|
平均无故障时间 |
300,000 小时 |
|||
|
项目 |
功能 |
|
协议标准: |
IEEE 802.3ad,链路聚合协议； IEEE 802.3,10BASE-T以太网； IEEE 802.3u,快速以太网标准； IEEE 802.3ab,千兆以太网标准； IEEE 802.3z,千兆以太网光纤标准； IEEE 802.3ae,10G以太网标准； IEEE 802.3x,全双工以太网数据链路层流控； IEEE 802.3az,EEE高效节能以太网标准； |
|
VLAN |
最大支持4096个VLAN； 支持802.1Q标准的VLAN； 支持QinQ 支持Voice VLAN、MAC VLAN、IP VLAN； |
|
风暴抑制 |
支持对广播、组播、单播等进行抑制 |
|
生成树 |
支持STP生成树协议 支持RSTP快速生成树协议 支持MSTP多生成树协议 |
|
端口汇聚 |
支持静态聚合、动态聚合 |
|
端口镜像 |
支持多对一的端口镜像，对镜像源端口的数量没有限制 |
|
环路保护 |
支持环路检测/环路避免 |
|
环网协议 |
支持工业级环网协议ERPS |
|
端口流控 |
支持半双工基于背压式控制 |
|
端口限速 |
支持全双工基于PAUSE帧 |
|
IP路由 |
支持基于端口的输入/输出带宽管理 支持静态路由； 支持动态路由RIP、RIPng、OSFP、OSPFv3； 支持VRRP（虚拟路由冗余协议） |
|
QOS |
SP（Strict Priorty），严格优先级轮转算法； WFQ (Weighted Fair Queuing)加权公平排队； WRR (Weighted Round Robin)，加权优先级轮转算法； Random Early Detect (RED)，随机早期检测算法； WeightedRandomEarlyDetection (WRED)，加权随机早期检测算法； Head Of Line，防止拥塞机制； Best-Effort Service，尽力而为服务； First come first served，先到先服务算法； 802.1p端口队列优先级算法； Cos/Tos，QOS标记； |
|
组播控制 |
支持 IGMP Snooping； 支持 MLD Snooping（Multicast Listener Discovery Snooping）； |
|
安全特性 |
硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能； 硬件支持基于端口的IP+MAC绑定； 支持IP Source Guard； 支持ARP Detection功能； 支持IEEE 802.1x端口认证； 支持Radius认证； |
|
时钟协议 |
支持NTP 支持PTP（1588v2） |
|
DHCP |
支持DHCP Client； 支持DHCP Server； 支持DHCP Snooping； 支持DHCP Relay； |
|
系统维护 |
支持配置文件上传/下载； 支持升级包上传； 支持WEB恢复出厂配置； 支持系统日志功能； 支持Ping检测、tracert检测、网线检测； 支持WEB界面管理（支持http及https协议）； 支持CLI界面管理； 支持Telnet远程管理； 支持SSH 2.0； 支持SNMP网管； 支持RMON； 支持LLDP； |
|
设备型号 |
设备信息 |
|

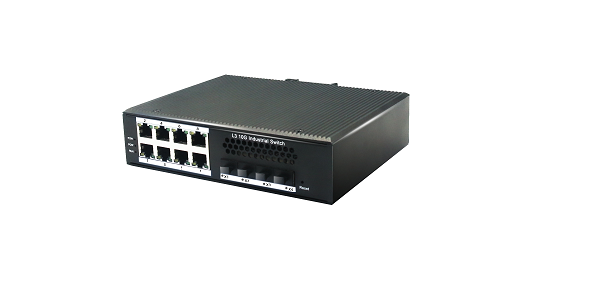

S5300-8G-4TF-IES |
导轨式工业交换机；8个千兆电口+4个万兆SFP+光口（兼容千兆）；导轨式；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）-宽温（-40℃-80℃）。默认不含交流电源适配器和SFP光模块； |
|

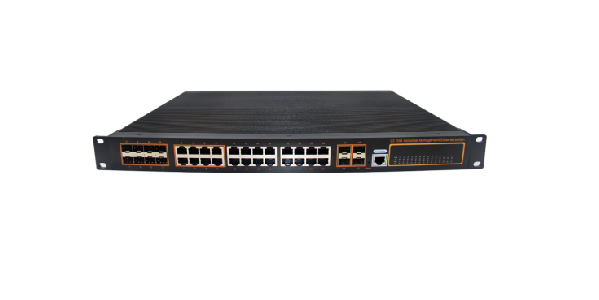

S5300-24G-8CF-4TF-IES |
机架式工业交换机；24个千兆电口+8个千兆SFP复用光口+4个万兆SFP+光口（兼容千兆）；1U机架式；直流-DC36~72V供电或交流AC 110V-240V；宽温（-40℃-80℃）；三层交换机；默认不含电源适配器和SFP模块。 |
|

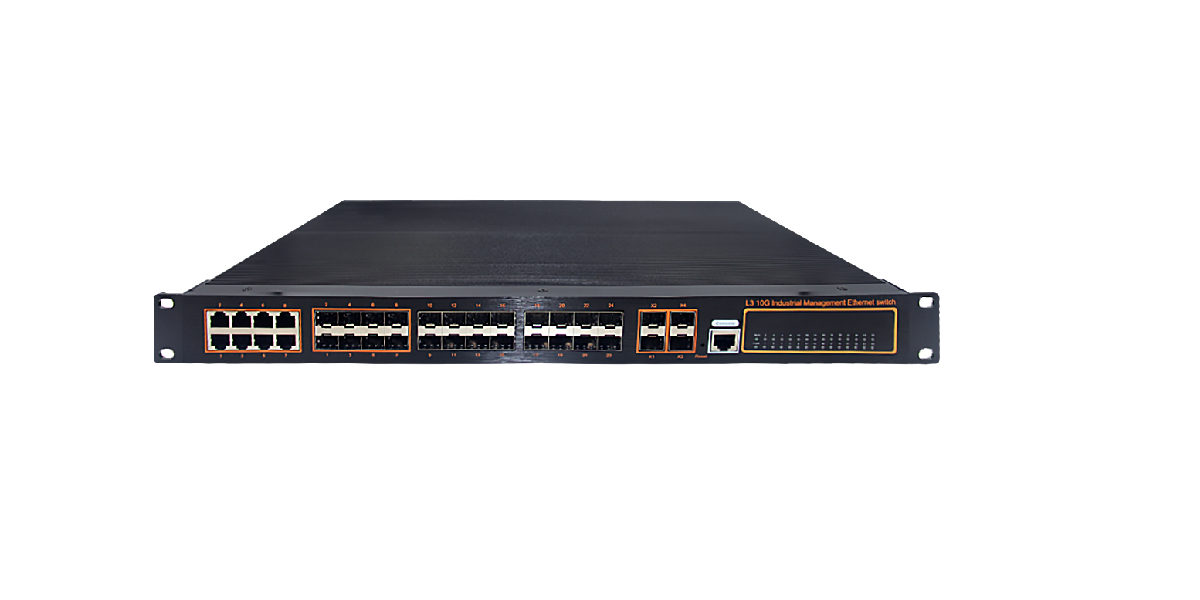

S5300-24F-8CG-4TF-IES |
机架式工业交换机；24个千兆SFP光口+8个千兆复用电口+4个万兆SFP+光口（兼容千兆）；1U机架式；直流-DC36~72V供电或交流AC/DC110V-240V；宽温（-40℃-80℃）；三层交换机；默认不含电源适配器和SFP模块。 |
|

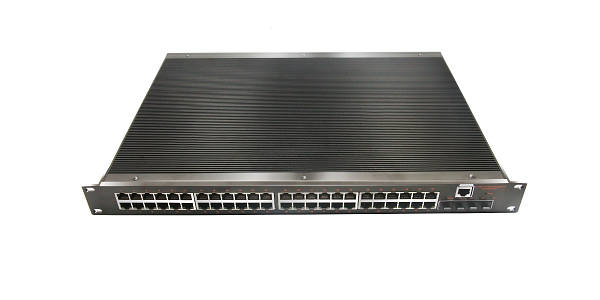

S5300-48G-4TF-IES |
机架式工业交换机；48个千兆电口+4个万兆SFP+光口（兼容千兆）；1U机架式；直流-DC36~72V供电或交流AC/DC110V-240V；宽温（-40℃-80℃）；三层交换机；默认不含电源适配器和SFP模块。 |
|
选配交流电源适配器 |
适配器参数 |
|
PWR-DC-24V |
110～240VAC输入，24V/1A输出，最大功率24W； |
|
PWR-DC-50W |
170～264VAC输入，48V/1A输出，最大功率50W。 |
