S3500-TF-PWR系列万兆上行二层管理型POE交换机

S3500-TF-PWR系列交换机是深圳市万网博通科技有限公司(以下简称TG)自主开发的新一代万兆上行AI智能POE交换机产品。主要为解决4K、8K高清视频以及高密WIFI6使用场景,对网络设备有高性能、高端口密度、高上行速率且易于安装的要求而设计POE交换机。

S3500-TF-PWR系列交换机千兆的电口都具有PoE供电功能,支持IEEE802.3at标准,向下兼容802.3af,可作以太网供电设备,能自动检测识别符合标准的受电设备,并通过网线为其供电。同时S3500-TF-PWR系列交换机每款都具备4/6个10G SFP+光纤接口,可用于连接带宽更高的上游设备。
分享到 :

交换机内置AI智能模块,可与全息AI平台联动实现以下特色功能:

■   智能开局:手机扫码快速登记交换机信息;全网交换机一键配置下发;自动生成交付报告;

   智能管理:可通过平台集中配置管理交换机及批量升级交换机,以及交换机更换时可自动同步原配置;

   智能监测:实时监测交换机运行状态、IP地址冲突、DHCP冲突、网络环路、端口协商异常、端口流量异常等故障及精准定位告警;

   智能自愈:智能分析终端运行状态,当终端运行异常时POE端口可智能重启终端;当发现网络环路时能智能阻断环路;

   智能识别:自动识别终端类型,如IPC、门禁、对讲、电脑等;自动监测终端设备在离线状态;

   智能可视:自动生成全局可视化拓扑图;交换机运行状态可视化;链路流量及使用率可视化;端口信息可视化;

   智能运维:可通过云端远程、手机小程序实现便捷运维,并自动生成运维周报及运维月报;


项目

S3500-24G-4TF-HPWR

S3500-48G-6TF-HPWR

固定端口

24个10/100/1000M电口(POE/POE+)

48个10/100/1000M电口(POE/POE+)

4个万兆SFP+光口(兼容千兆)

6个万兆SFP+光口(兼容千兆)

管理端口

1个Console口

复位键

1个Reset键

供电标准

IEEE802.3af/at标准自适应

最高输出功率

30W

总功率

POE最大输出功率370W,电源最大功率410W

POE最大输出功率450W,电源最大功率520W

POE脚位

1/2(+),3/6(-);

交换容量

336Gbps

包转发率

126Mpps

162Mpps

工作温度

0~45°C

存储温度

-40~70°C

工作湿度

10%~90%无凝结

存储湿度

5%~95%无凝结

外观尺寸

440(L)×208(W)×45(H)mm

440(L)×330(W)×45(H)mm

整机重量

<5Kg

<6Kg

防雷等级

6KV

输入电压

AC:100~240V/50~60Hz

整机功耗

<410W满载最大

<520W满载最大


项目

S3500-24G-4TF-HPWR

S3500-48G-6TF-HPWR

转发模式

存储转发

MAC地址

静态配置和动态

MAC预览和清除

MAC地址老化时间可调

MAC数量

16K

32K

巨型帧

12K

端口缓存

12Mbit

16Mbit

端口属性

支持对出/入端口限速

支持802.3X流量控制

半双工模式的背压流量控制

未知单播、多播、多播和广播类型的风暴抑制

基于带宽调节和风暴过滤的风暴抑制

端口聚合

支持端口聚合

支持静态聚合

支持源MAC负载

支持基于目的MAC负载

支持基于源和目的MAC负载

支持基于IP地址负载

VLAN

4K个VLAN

基于端口的VLAN

802.1ad(QinQ)固定

二层环网协议

802.1d STP, 802.1w RSTP, 802.1s MSTP

Port Fast, Uplink Fast, Backbone Fast

BPDU Guard, BPDU Filter, Root Guard

标准ERPS

ERPS单环单实例

ERPS单环多实例

支持多环ERPS

IPv6

IPv6-Ping,IPv6-Telnet,IPv6-TFTP,IPv6-ICMP

组播

IGMP V1/2(Snooping)

DHCP

DHCP Snooping

镜像

支持对入端口报文做端口镜像

支持对出端口报文做端口镜像

支持出入端口报文做端口镜像

支持多对1个目的端口的镜像

CPU镜像

ACL/QoS

基于源mac的访问列表

基于以太网类型的mac访问列表

ip访问列表-标准ACL

支持时间段的访问列表

源IP地址的ACL验证

目的IP地址的ACL验证

源端口的ACL验证

目的端口的ACL验证

支持802.1P(CoS)优先级标记

支持DSCP优先级重新标记

支持802.1P/DSCP优先级映射

支持基于DSCP/COS的Qos

支持8个队列Support 8 queues

支持SP、WRR、SP+WRR等调度模式

安全功能

支持基于端口的802.1X本地认证

支持802.1X远端认证

支持基于端口的MAC地址过滤

基于MAC地址认证

环路检测(私有)

支持端口隔离

单组端口隔离

多组端口隔离

端口安全

ARP Aing/Bnding/Proxy

支持对组播/未知单播/广播的风暴抑制

节能

IEEE 802.3az

POE

支持802.11af、at供电Support 802.11af/at Power Supply

供电与数据同时进行Power and data at the same time

供电脚位1/2(+),3/6(-) Power supply pin 1/2(+), 3/6(-)

POE智能诊断POE intelligent diagnosis

POE定时重启POE timing restart

单端口输出最大功率30W Single port output maximum power 30W

供电优先级设置Power priority setting

AI智能

交换机内置AI智能模块,可与全息AI平台联动实现智能开局、智能可视、智能监测、智能管理、智能自愈、智能识别、智能运维等AI智能功能

管理和维护

CLI: Console, Telnet, SSHv1/2

Web-GUI: HTTP, HTTPS

SNMPv1/v2 SNMP Alarm/Inform/Traps

RMON

Support LLDP

NTP v1/2

系统日志(操作日志、报警日志)

支持用户分级管理和密码保护

支持FTP/TFTP加载和升级

支持恢复到出厂模式

支持研发调试

支持全息AI平台统一网管(TG特有)

支持云端管理


设备名称

设备信息

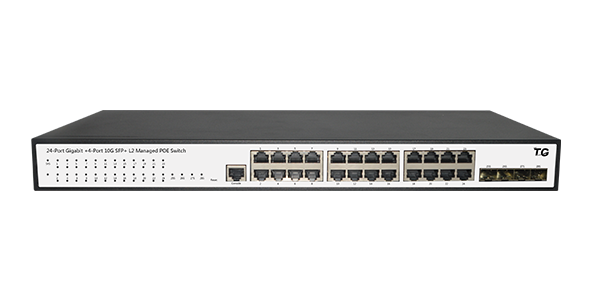

S3500-24G-4TF-HPWR

24个10/100/1000M电口(POE/POE+)-4个万兆SFP+光口(兼容千兆)-1个Console口;

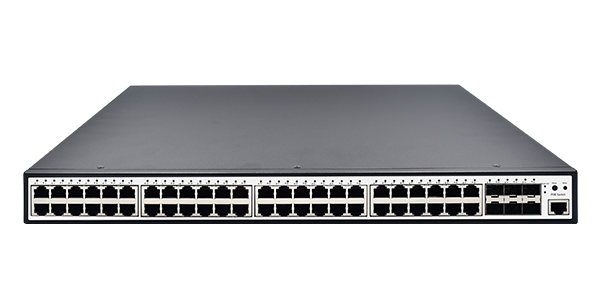

S3500-48G-6TF-HPWR

48个10/100/1000M电口(POE/POE+)-6个万兆SFP+光口(兼容千兆)-1个Console口;

光纤模块

模块信息

SFP+-10GE-SX-MM850

万兆SFP+多模模块-(850nm,0.3km,LC)

SFP+-10GE-LX-SM1310

万兆SFP+单模模块-(1310nm,10km,LC)

SFP-GE-SX-MM850

千兆SFP多模模块-(850nm,0.55km,LC)

SFP-GE-LX-SM1310

千兆SFP单模模块-(1310nm,20km,LC)

SFP-GE-T

千兆SFP光口转RJ45电口模块
