项目

IES4100-1E-1F-V2

S1700-5E-IES

S1700-4E-1EF-IES

S1700-4E-4EF-IES

S1700-6E-2EF-IES

S1700-8E-1EF-IES

S1700-8E-IES

S1700-4EPOE-1EF-IES

S1700-4EPOE-2EF-IES

S1700-6EPOE-2EF-IES

S1700-8EPOE-1EF-IES

固定端口

1个百兆电口；

1个百兆SC光口；

5个百兆电口

4个百兆电口；

1个百兆SC光口；

4个百兆电口；

4个百兆SC光口；

6个百兆电口；

2个百兆SC光口；

8个百兆电口；

1个百兆SC光口；

8个百兆电口；

4个百兆POE口；

1个百兆SC光口；

4个百兆POE口；

2个百兆SC光口；

6个百兆POE口；

2个百兆SC光口；

8个百兆POE口；

1个百兆SC光口；

交换容量

1.52Gbps

1.52Gbps

1.52Gbps

4.256Gbps

4.256Gbps

4.256Gbps

4.256Gbps

1.52Gbps

4.256Gbps

4.256Gbps

4.256Gbps

包转发率

1.13Mpps

1.13Mpps

1.13Mpps

2.2Mpps

2.2Mpps

2.2Mpps

2.2Mpps

1.13Mpps

1.8088Mpps

2.2Mpps

2.2Mpps

工作温度

-40~75°C

存储温度

-40~85°C

相对湿度

5%～95%无凝结

电源特性

输入电压：DC 12-52V

支持双电源冗余

支持内置过流4.0A保护

支持反接保护

输入电压：DC 48-57V

支持双电源冗余

支持内置过流4.0A保护

支持反接保护

包缓冲区

512K

512K

512K

512K

512K

1M

1M

512K

512K

512K

1M

MAC地址

1K

1K

1K

1K

1K

1K

1K

1K

1K

1K

8K

整机功耗

<3W

<5W

<5W

<5W

<5W

<10W

<10W

<5W

<5W

<5W

<10W

网络协议

IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3x;

行业标准

EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS :IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线 : ±2kV

IEC(EN)61000-4-5(Surge) : 网口 : ±4kV CM//±2kV DM ;

IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock:IEC 60068-2-27

Freefall:IEC 60068-2-32

Vibration:IEC 60068-2-6

机械特性

外壳：铝制属外壳

安装：DIN 卡轨式，壁挂式安装

散热方式：自然冷却，无风扇

POE特性

 不支持

标准PoE：IEEE802.3af/ IEEE802.3at

输出功率：最大功率15.4W (IEEE 802.3af)、最大功率30W (IEEE 802.3at) 、POE端口自动识别af/at

尺寸

118(L)*86(W)*39(H)mm

143(L)*101(W)*44(H)mm

LED指示

电源指示灯：PWR

接口指示灯：电口、光口（Link/ACT）

防护等级

IP40

平均无故障时间

300,000 小时

设备型号

设备信息

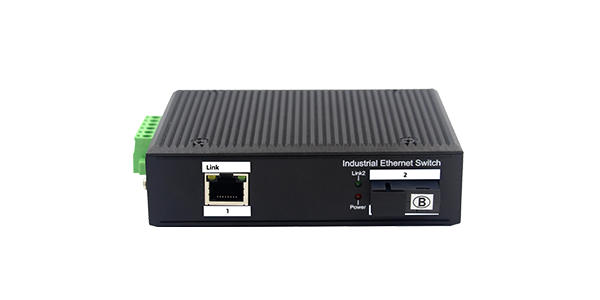

S1700-1E-1EF-IES

1个百SC光口（单模单纤/20KM/波长1310nm）+1个百兆电口，IP40防护等级；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

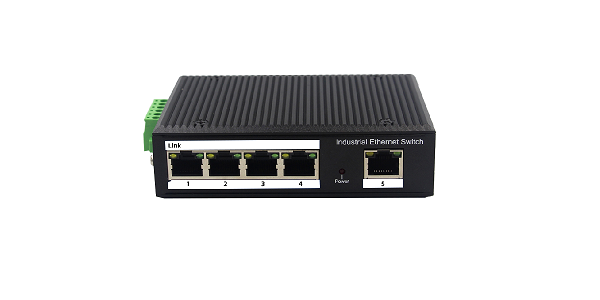

S1700-5E-IES

5个百兆电口；IP40防护等级；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

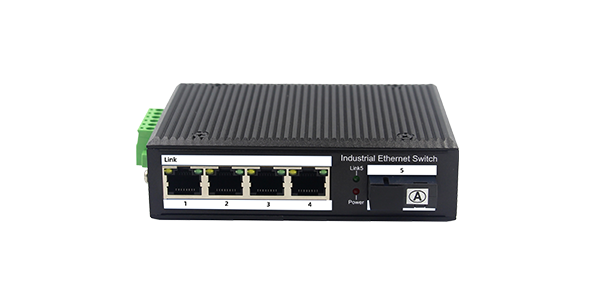

S1700-4E-1EF-IES

1个百SC光口（单模单纤/20KM/波长1310nm）+4个百兆电口；IP40防护等级；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

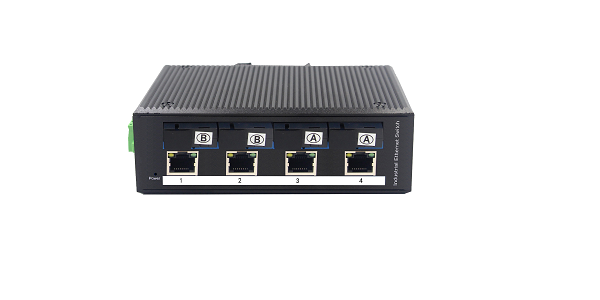

S1700-4E-4EF-IES

4个百SC光口（单模单纤/20KM/波长1310nm）+4个百兆电口；IP40防护等级；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

S1700-6E-2EF-IES

2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+6个百兆电口；IP40防护等级；DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

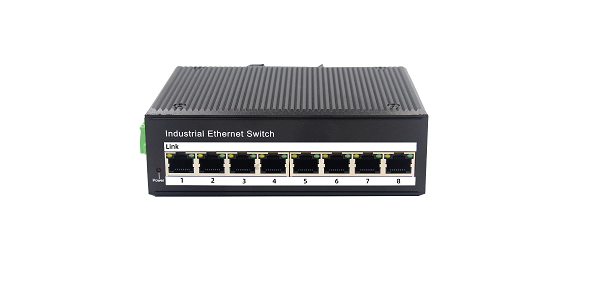

S1700-8E-IES

8个百兆电口，IP40防护等级，DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

S1700-8E-1EF-IES

1个百SC光口（单模单纤/20KM/波长1310nm）+8个百兆电口，IP40防护等级，DC12~52V供电或者交流电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含交流电源适配器（输出DC12~52V）；

S1700-4EPOE-1EF-IES

1个百SC光口（单模单纤/20KM/1310nm）+4个百兆电口（POE）；IP40防护等级；DC48~57V供电或者交流电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含交流电源适配器（输出DC48~57V）；

S1700-4EPOE-2EF-IES

2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+4个百兆电口（POE）；IP40防护等级；DC48~57V供电或者交流电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含交流电源适配器（输出DC48~57V）；

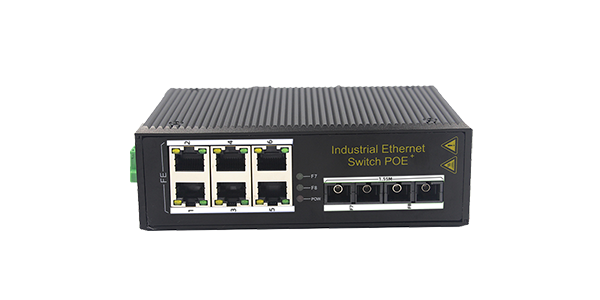

S1700-6EPOE-2EF-IES

2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+6个百兆电口（POE）；IP40防护等级；DC48~57V供电或者交流电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含交流电源适配器（输出DC48~57V）；

S1700-8EPOE-1EF-IES

1个百SC光口（单模单纤/20KM/1310nm）+8个百兆电口（POE）；IP40防护等级；DC48~57V供电或者交流电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含交流电源适配器（输出DC48~57V）；

选配交流电源适配器

适配器参数

PWR-DC-12V

100～240VAC输入，12V/1A输出，最大功率12W。

PWR-DC-24V

100～240VAC输入，24V/1A输出，最大功率24W。

PWR-DC-50W

170～264VAC输入，48V/1A输出，最大功率50W。

PWR-DC-80W

170～264VAC输入，52V/1.5A输出，最大功率80W。

PWR-DC-120W

170～264VAC输入，52V/2.5A输出，最大功率120W。
